Broadcom emulex fiber optic card

OCE11102-IM

概况该OneConnect OCe11102-IM是整合了通信网络和iSCSI存储的单芯片 万兆以太网(10GbE)适配器,在Emulex OneConnect通用聚合网络适配器(UCNA)系列的成员,OCe11102-I iSCSI适配器支持为网络和存储I / O的CPU卸载...

  • 规格说明
  • 产品详情
  • 产品应用
  • 文档下载

概况


该OneConnect OCe11102-IM是整合了通信网络和iSCSI存储的单芯片 万兆以太网(10GbE)适配器,


在Emulex OneConnect通用聚合网络适配器(UCNA)系列的成员,OCe11102-I iSCSI适配器支持为网络和存储I / O的CPU卸载,以优化服务器性能并较大限度地优化服务器虚拟化比率。所述OCe11102-ⅠiSCSI适配器呈现网络接口卡(NIC)和iSCSI适配器到操作系统或监控程序。该OCe11102-I适配器支持iSCSI协议卸载,提供性能是优于NIC和iSCSI软件启动器。


在的OneConnect OCe11102-I支持协议卸载了TCP / IP,TCP Chimney卸载和iSCSI(使用TCP卸载引擎)提供较大带宽使用较少的CPU资源。在虚拟化服务器部署,的OneConnect协议卸载 每个服务器支持的虚拟机(VM),提供了较大的成本节约。



主要特点


·iSCSI卸载支持,软件启动器的性能


·网络支持,TCIP / IP和TCP烟囱卸载


·易于部署和使用OneCommand 管理器应用程序管理


·企业级硬件奇偶校验,CRC,ECC和其它错误检查。


主要优点


·对于网络和存储基础架构的一个降低了资本支出(CAPEX)


·一个管理控制台和每瓦 的性能降低运营支出(OPEX)


·协议卸载支持的Emulex vEngine™ ,使每台服务器的虚拟机


·OneConnect通用多通道™(UMC)允许每个适配器端口可以产生多个PCI功能。OCe11102-I适配器目前的三年NIC功能,每个端口一个iSCSI功能,操作系统或虚拟机管理程序。


·企业的iSCSI与IEEE数据 桥接(DCB)标准,以优化性能的支持。优先流控制(PFC) ,交换机和存储阵列之间数据的一致流。增强传输选择(ETS)支持带宽,iSCSI和IP流量的分配。





产品规格


规范值


订购部件#OCe11102-IM - 单芯片iSCSI适配器


订购可选配件OC10-SR-OPT-1 - 10GBASE-SR(短距离光)SFP +光学套件,1个,OC10-SR-OPT-2 - 10GBASE-SR(短距离光)SFP +光学套件,2件


什么在框中每盒包括:


·数量1,适配器全高支架


·数量1,薄型支架


·规范性文件


适配器类型万兆以太网


物理尺寸总之,低调MD2外形卡167.64毫米点¯x68.91毫米(6.60“×2.71”)标准支架安装(薄型支架可用)


电缆支持铜SFP +直连双接口斧

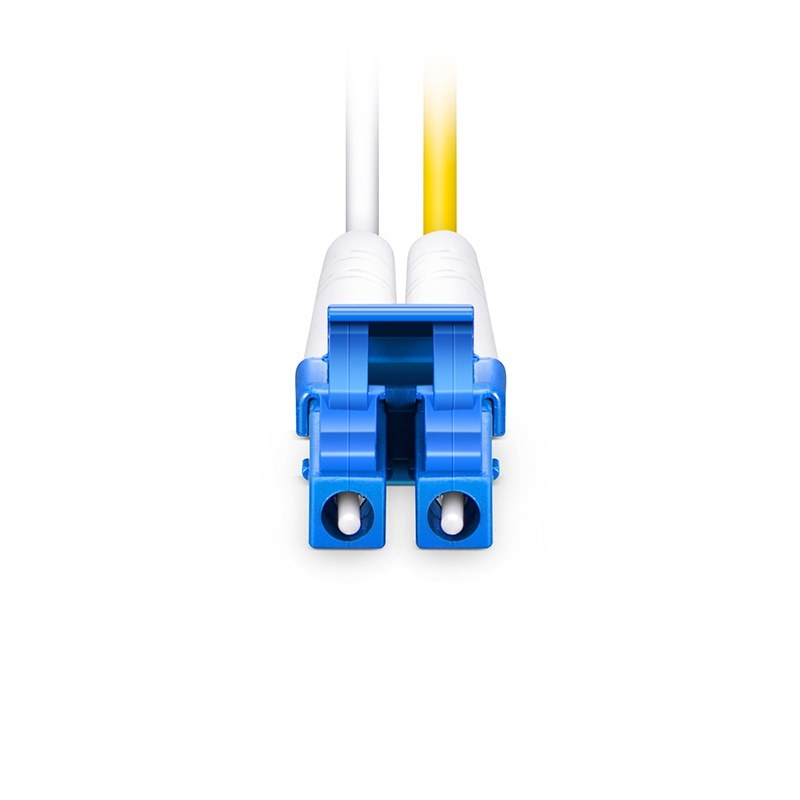

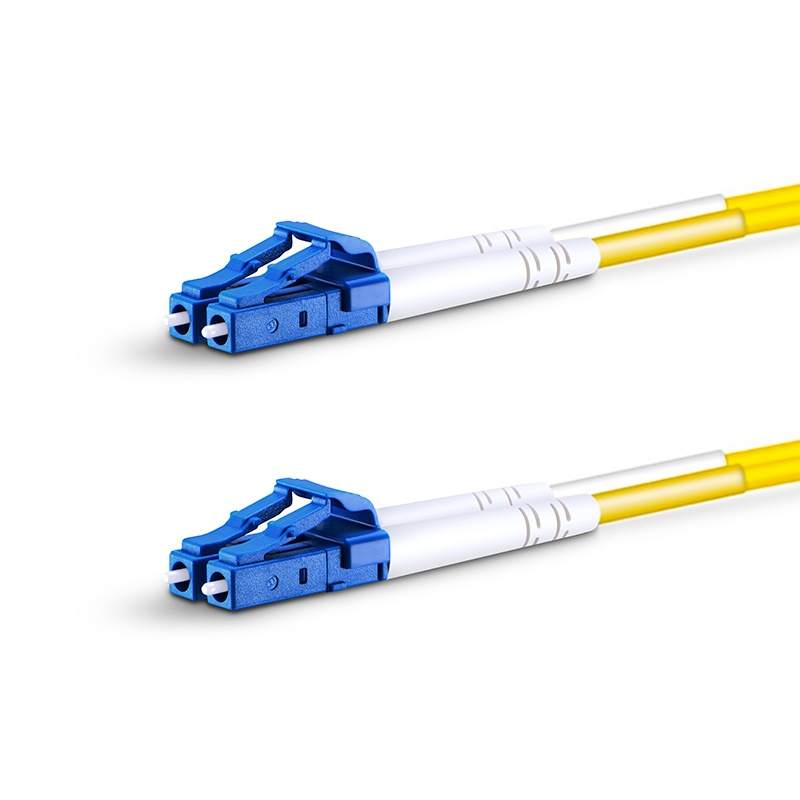

光学短波激光器,LC型连接器


数据传输速率高达64 Gb / s的全双工带宽


硬件环境X86,x64服务器


主机总线类型x8通道的PCI Express 2.0


I / O控制器BladeEngine BE3


端口2


工作湿度5%~95%,非冷凝


工作温度0°C~55°C


储存温度-40°~70℃


操作系统支持CentOS的,红帽企业版Linux和Windows Server


电源1.8V,1.2V,0.9V


行业标准IEEE 802.1AB链路层发现协议(LLDP),IEEE 802.1Q虚拟局域网(VLAN),IEEE 802.1Qaz增强传输选择(ETS),IEEE 802.1Qbb优先流控制(PFC),IEEE 802.1p优先 质量(QoS / CoS)的,IEEE 802.3ad(链路聚合),IEEE 802.3ae支持(10Gbps以太网),IEEE 802.3X(流量控制),PHP热插拔热插拔


规范

AS / NZS CISPR:2009 + A1, ,澳大利亚EMC框架(RCM),BSMI A类,CNS13438:2006(完整),中国 RoHS,EMC指令2004/108 / EC指令(CE标志),EN55022:2010年, EN55024:2010年,欧洲 欧盟RoHS,FCC第15部分,A类,ICES-003:2012,A类,MSIP(KCC正式/ MIC), TUV BAUART- EN60950-1:2006 + A11 + A1 + A12,UL ,UL 60950-1第2版,VCCI  ,CUR CSA22.2,60950-1-07号


3年内,提供技术支持和更换选择
